我們在工業窯爐施工中對耐火磚的需求量很大，而輕質磚作為一種隔熱保溫的耐火產品，同樣有著很大的需求，被應用 在窯爐保溫結構中。下面就讓我們了解保溫磚系列中的高鋁輕質磚產品，以及它的相關國家標準。

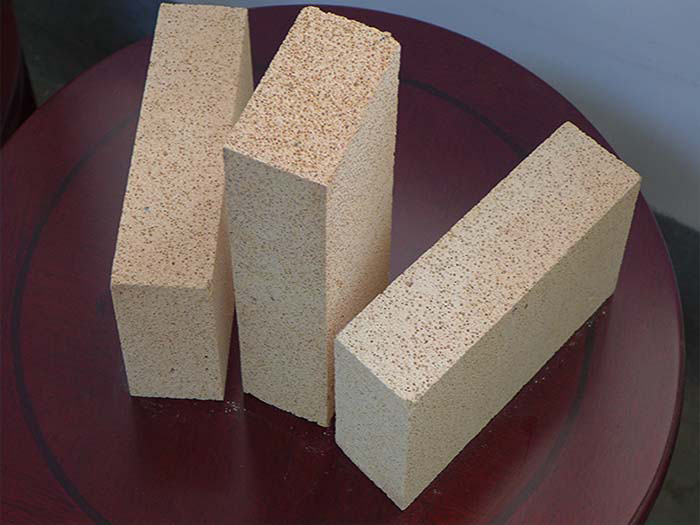

　　高鋁輕質磚又稱高鋁隔熱磚。氧化鋁含量在48%以上、主要由莫來石和玻璃相或剛玉共同組成的輕質耐火材料。

　　高鋁輕質磚的體積密度0.4～1.35g/cm3。氣孔率66%～73%，耐壓強度1～8MPa。抗熱震性能較好。國標磚的尺寸是 230*114*65mm。

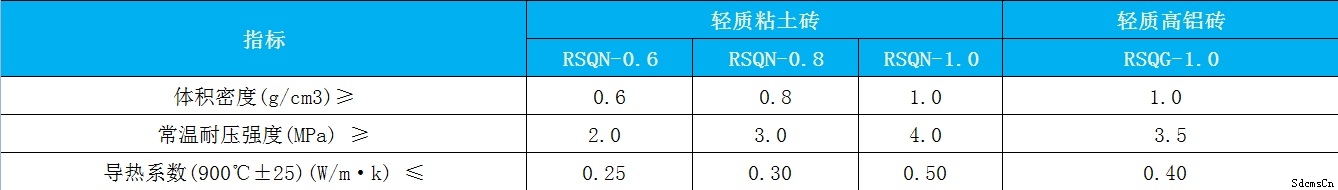

　　高鋁輕質磚理化指標：

　　從指標圖中可以看到，我廠高鋁輕質磚的體積密度是1.0g/cm3，常溫耐壓強度高于3.5MPa，導熱系數在0.40W/m·k以下 ，復合國家標準，是高品質的耐火產品。

　　高鋁輕質磚通常采用高鋁礬土熟料加少量黏土，經磨細后用氣體發生法或泡沫法以泥漿形式澆注、成形，經1300～1500 ℃燒成。有時也可用工業氧化鋁代替部分礬土熟料。用于砌筑窯爐的內襯和隔熱層，以及無強烈高溫熔融物料侵蝕及沖 刷作用的部位。直接與火焰接觸時，表面接觸溫度不得高于1350℃。

　　輕質耐火磚和重質耐火磚的區別：輕質磚主要的作用是用來保溫、減少熱量的流失。如：高鋁輕質磚、莫來石保溫磚； 而耐火磚主要是用來經受火焰的炙烤。常規輕質磚一般不會直接接觸火焰，而耐火磚一般直接接觸火焰。如高鋁磚；剛 玉莫來石磚。

　　主要區別有以下幾點：

　　1、保溫性能。輕質磚的導熱系數一般在0.2-0.4（平均溫度350±25℃）w/m.k，而耐火磚的導熱系數在1.0（平均溫度350± 25℃）w/m.k以上，由此可得出保溫磚的保溫性能要比耐火磚的保溫性能好的多。

　　2、耐火度。輕質磚的耐火度一般在1400度以下，而重質磚的耐火度在1400度以上。

　　3、密度。輕質磚一般都是輕質保溫材料，密度一般在0.8-1.0g/cm3，而耐火磚的密度基本都在2.0g/cm3以上。

　　輕質磚和重質磚配合使用，搭配耐火澆注料，才能構建一個好的工業窯爐。我們在使用輕質磚的時候，需要更充分的了 解輕質磚的屬性。高鋁輕質磚作為輕質磚中使用量極大的一種產品，使用國家標準生產的磚型能更好的搭配其他耐火材 料一起使用。
