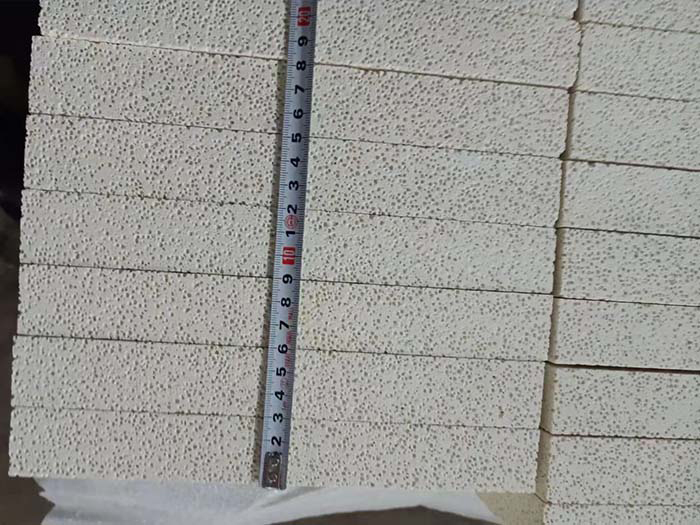

高溫莫來石磚是以人工合成莫來石為主要原料制成的以莫來石為主晶相的耐火材料。這類磚的Al2O3含量為48%~90%。當(dāng)磚中的Al2O3含量低于莫來石理論組成時，還含有少量玻璃相和方石英。

　　當(dāng)磚中的Al2O3含量高于莫來石理論組成時，還含有剛玉相存在。因此，根據(jù)磚中晶相組成及其含量的多少也可劃分為：低莫來石質(zhì)、莫來石質(zhì)、莫來石-剛玉質(zhì)和剛玉-莫來石質(zhì)耐火磚。莫來石磚的價格比高鋁磚和粘土磚的價格要高。





　　高溫莫來石磚的性質(zhì)主要由莫來石的性質(zhì)決定。它的耐火度高，荷重軟化溫度高、高溫蠕變率低，優(yōu)異的抗熱振性能、耐渣侵蝕性能，高剪切模量等。高溫莫來石磚用途較廣，主要用于高溫?zé)犸L(fēng)爐、大型高爐爐缸和爐底、煉鋼電爐爐頂、陶瓷工業(yè)窯爐爐襯、窯具、以及玻璃窯爐水泥窯內(nèi)襯等。

　　莫來石是一種高品質(zhì)的耐火原料，這一類礦物比較稀少。莫來石是鋁硅酸鹽在高溫下生成的礦物，人工加熱鋁硅酸鹽時會形成莫來石。天然的莫來石晶體為細(xì)長的針狀且呈放射簇狀。莫來石礦被用來生產(chǎn)高溫耐火材料。在C/C復(fù)合材料中多作為熱障涂層，應(yīng)用廣泛。莫來石AI203-SI02元系中常壓下穩(wěn)定的二元固溶體，化學(xué)式為3AI203-2SI02天然的莫來石非常少，通常燒結(jié)法或電容法等人工合成。 化學(xué)式AlxSi2-xO5.5-0.5x密度;3.16g/cm3莫式硬度;6-7耐火度：1800℃時穩(wěn)定，1810C分解為剛玉和液相。

　　一般來說，燒結(jié)莫來石磚的高溫抗折強(qiáng)度要遠(yuǎn)遠(yuǎn)高于電熔莫來石磚，這是由于前者的結(jié)構(gòu)中一些小的，但是發(fā)育很好的晶體網(wǎng)絡(luò)交錯存在所致。后者由于有較大的晶體，其體積穩(wěn)定性好，有優(yōu)良的抗蠕變性。而且，電熔莫來石磚要比相同成分的燒結(jié)莫來石磚具有好的抗侵蝕能力。這是因為高溫下在受到堿物質(zhì)侵蝕時，莫來石會生成剛玉和霞玉質(zhì)液相，霞玉質(zhì)液相黏度低，很容易流失，造成磚體破壞。由于燒結(jié)莫來石氣孔率相對較高，上述反應(yīng)可以在磚體內(nèi)部進(jìn)行，破壞力要大很多;而電熔莫來石磚由于其致密度高，上述反應(yīng)只能在耐火磚表面進(jìn)行，破壞力要相對弱一些。

　　如果您有相關(guān)需求或疑問，歡迎致電鄭州榮盛窯爐耐火材料有限公司，榮盛耐材，專注于耐火材料的研發(fā)、生產(chǎn)和工程施工的高新技術(shù)企業(yè)，年產(chǎn)13萬噸，歡迎您來廠實地考察洽談業(yè)務(wù)。
